應用領域
適用于工程機械、礦山機械、起重機械、冶金機械及其它機械等。
產品中心

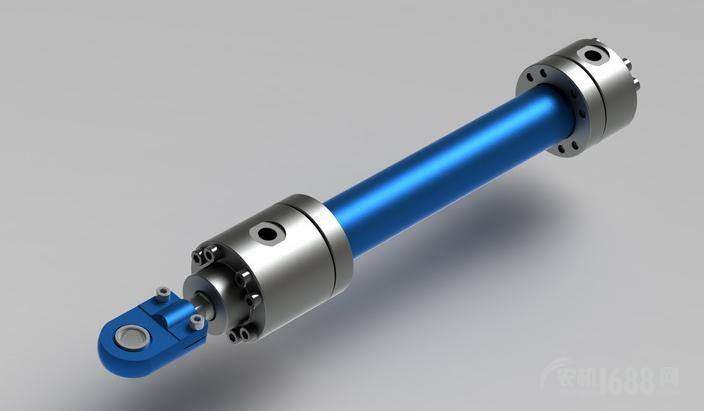

HSG系列液壓缸
HSG01系列雙作用單桿活塞式液壓缸，是利用液壓力推動活塞桿作正、反兩個方向的運動，帶動其它工作部件往復直線運動的執行機構。
-
聯系方式
聯系人：王謙
電話：15935418913
型號說明
| HSG
|
L
|
01-
|
D
|
/d
|
E-
|
與主機連接方式
|
|||
| □
|
□
|
□
|
□
|
||||||
| 雙作用單杠活塞式液壓缸
|
缸蓋連接方式
|
設計序號
|
缸徑
|
活塞桿直徑
|
壓力等級：
|
缸頭、缸筒連接方式
|
活塞桿端連接方式
|
緩沖部位
|
油口連接方式
|
| L:螺紋連接
K：卡鍵連接
|
16MPa
|
1：缸頭耳環帶襯套
2：缸頭耳環裝關節軸承
3：鉸軸（用于缸徑D≥Φ80）
4：端部法蘭（用于缸徑D≥Φ80）
5：中部法蘭（用于缸徑D≥Φ80）
|
1:桿端外螺紋
2:桿端內螺紋（用于缸D≥Φ63）
3：桿端外螺紋桿頭耳環帶襯套
4：桿端內螺紋桿頭耳環帶襯套（用于缸D≥Φ63）
5：桿端外螺紋桿頭耳環裝關節軸承
6：桿端內螺紋桿頭耳環裝關節軸承（用于缸D≥Φ63）
7：整體式活塞桿耳環帶襯套（僅用于缸Φ40、Φ50缸徑）
8：整體式活塞桿耳環裝關節軸承（僅用于缸Φ40、Φ50缸徑）
|
0：不帶緩沖
1：兩端帶緩沖
2：缸頭端帶緩沖
3：桿頭端帶緩沖
|
1：內螺紋
|
||||
| 注：Φ40、Φ50、
Φ63缸徑不帶緩沖；
速比為2時只有缸頭端
帶緩沖
|
|||||||||
規格參數
| 型 號
|
公稱壓力（MPa）
|
缸徑D(mm)
|
速比 φ
|
非鉸軸連接的最小行程S1（mm）
|
|||||
| 1.33
|
1.46
|
2
|
|||||||
| 桿徑d（mm）
|
最大行程s(mm)
|
桿徑d（mm）
|
最大行程s（mm）
|
桿徑d（mm）
|
最大行程s（mm）
|
||||
| HSGL**-40/dE
|
16
|
40
|
20
|
320
|
22
|
400
|
25
|
480
|
|
| HSGL**-50/dE
|
50
|
25
|
400
|
28
|
500
|
32
|
600
|
||
| HSGL**-63/dE
|
63
|
32
|
500
|
35
|
630
|
45
|
750
|
||
| HSGL**-80/dE
|
80
|
40
|
640
|
45
|
800
|
55
|
950
|
||
| HSGK**-80/dE
|
80
|
40
|
640
|
45
|
800
|
/
|
/
|
30
|
|
| HSGK**-90/dE
|
90
|
45
|
720
|
50
|
900
|
63
|
1080
|
40
|
|
| HSGK**-100/dE
|
100
|
50
|
800
|
55
|
1000
|
70
|
1200
|
40
|
|
| HSGK**-110/dE
|
110
|
55
|
880
|
63
|
1100
|
80
|
1320
|
40
|
|
| HSGK**-125/dE
|
125
|
63
|
1000
|
70
|
1250
|
90
|
1500
|
35
|
|
| HSGK**-140/dE
|
140
|
70
|
1120
|
80
|
1400
|
100
|
1680
|
45
|
|
| HSGK**-150/dE
|
150
|
75
|
1200
|
85
|
1500
|
105
|
1800
|
50
|
|
| HSGK**-160/dE
|
160
|
80
|
1280
|
90
|
1600
|
110
|
1900
|
40
|
|
| HSGK**-180/dE
|
180
|
90
|
1450
|
100
|
1800
|
125
|
2150
|
45
|
|
| HSGK**-200/dE
|
200
|
100
|
1600
|
110
|
2000
|
140
|
2400
|
45
|
|
| HSGK**-220/dE
|
220
|
110
|
1760
|
125
|
2200
|
160
|
2640
|
50
|
|
| HSGK**-250/dE
|
250
|
125
|
2000
|
140
|
2500
|
180
|
3000
|
55
|
|
