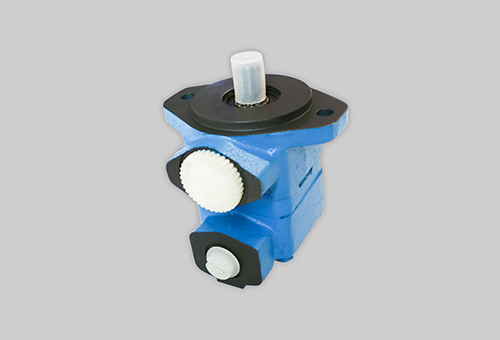

V10系列葉片轉向泵
該系列泵在緊湊的外形里實現高工作壓力的能力,保證功率重量比高而安裝成本低,廣泛用于中型載重汽車動力轉向系統。
-
聯系方式
聯系人 :王濤
電話 :18235418168
型號說明
| V |
10 |
-*
|
*
|
*
|
*
|
-*
|
*
|
20
|
*
|
| 葉片泵
|
系列號
|
兩螺栓法蘭連接尺寸
|
進油口規格
|
排量代號
|
出油口
規格
|
軸伸連接方式
|
出油口相對于進油口位置
|
設計系列號
|
軸的旋向
|
| 1：兩連接孔中心距106.3，泵體止口尺寸φ82.55，
6：兩連接孔中心距146.1，泵體止口尺寸φ101.6
|
P：NPTl S： 1.3125-12UNF-2B
|
1：3.3 mL/r 2: 6.6 mL/r 3: 9.8 mL/r 4: 13.1 mL/r
5: 16.4 mL/r 6: 19.5 mL/r 7: 22.8 mL/r
|
P：0.5”NPT，
S：3/4-16UNF-2B，
C: Rc1/2
|
1型軸:平鍵軸
12型軸：13齒型花鍵軸
11型軸：9齒型花鍵軸 38型軸：11齒型花鍵軸
4型軸：半圓鍵軸
O型軸：端面鍵(扁方)軸
|
A-相反
B-逆時針旋轉90°C-同向
D-順時針旋轉90°
|
R-右旋{可省略）
L-左旋
|
規格參數
|
產品型號
|
最大壓力
MPa
|
轉速r/min
|
||
| 額定
|
最低
|
最高
|
||
| V10*-**1*-**20*
|
17.2
|
1500
|
600
|
4800
|
| V10*-**2*-**20*
|
4500
|
|||
| V10*-**3*-**20*
|
4000
|
|||
| V10*-**4*-**20*
|
3400
|
|||
| V10*-**5*-**20*
|
3200
|
|||
| V10*-**6*-**20*
|
15.2
|
3000
|
||
| V10*-**7*-**20*
|
13.8
|
2800
|
||
