應用領域
機床、建筑、鑄造、化工、車輛等。
產品中心

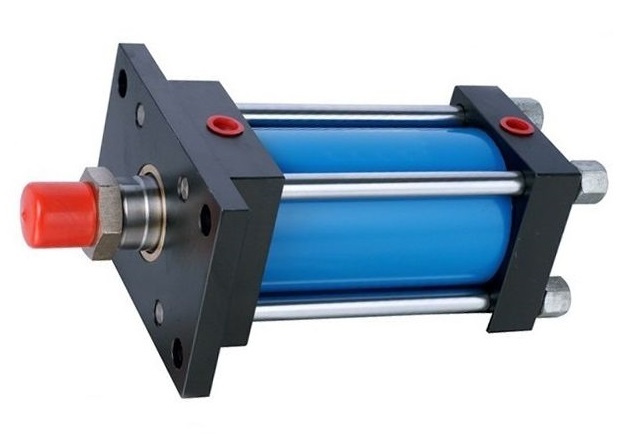

CJT型JIS標準液壓缸------35kgf/cm2
CJT型JIS標準液壓缸，最初用于機床，現廣泛用于一般工業機械，配有多種支承形式，特別對緩沖機構加以改良，獲得良好的平穩的停止特性。
-
聯系方式
聯系人：王謙
電話：15935418913
型號說明
CJT35
|
-□□
|
□
|
S
|
□
|
□
|
-□
|
□
|
□
|
-□
|
|
系列號
|
支撐
型式
|
缸內徑
㎜
|
桿徑
標記
|
行程
㎜
|
緩沖
型式
|
接口方向
|
緩沖調節
閥方向
|
放氣孔
方向
|
任意結構
|
|
CJT35:
35Kg/c㎡系
CJT型JIS液壓缸
|
SD
LA
LB
FA
FB
CA
CB
TA
TC
|
32,40,
50, 63,
80,100,
125,160
|
S:特殊型
|
必要的行程（不超過最大允許行程）
|
B:兩端有緩沖
R:桿側有緩沖
H:缸頭側有緩沖
N:無緩沖
|
從桿側看
|
F:帶防塵罩(材質為尼龍帆布，耐熱低于80℃）
C:帶防塵罩(材質為氯丁橡膠，耐熱低于130℃）
H:帶防塵罩(材質為硅玻璃，耐熱低于250℃）
K:帶鎖緊螺母
L:帶單耳環零件
M:帶雙耳環零件
|
|||
A:上(標準)
B:右
C:下
D:左
|
B:右(標準)
A:上
C:下
D:左
|
|||||||||
技術特點
規格參數
| 桿徑標記 |
缸內徑/mm
|
桿 徑 /mm
|
動作 |
有效面積/cm2
|
輸出力KN(Kgf)
|
流量為10L/min時的速度 |
速度為10mm/s時的流量 |
|
| 1MPa (10.2Kgf/cm2) |
3.5MPa (35.7Kgf/cm2)
|
|||||||
| S
|
32
|
16
|
壓
|
8
|
0.8(81.6)
|
2.81(287)
|
208
|
0.5
|
| 拉
|
6
|
0.6(61.2)
|
2.11(215)
|
277
|
0.4
|
|||
| 40
|
16
|
壓
|
12.6
|
1.26(129)
|
4.40(449)
|
132
|
0.8
|
|
| 拉
|
10.6
|
1.03(108)
|
3.69(376)
|
157
|
0.6
|
|||
| 50
|
22
|
壓
|
19.6
|
1.96(200)
|
6.87(701)
|
85
|
1.2
|
|
| 拉
|
15.8
|
1.58(161)
|
5.54(565)
|
105
|
0.9
|
|||
| 63
|
22
|
壓
|
331.2
|
3.12(318)
|
10.91(1113)
|
53
|
1.9
|
|
| 拉
|
27.4
|
2.74(279)
|
9.58(977)
|
61
|
1.6
|
|||
| 80
|
28
|
壓
|
50.3
|
5.03(513)
|
17.59(1794)
|
33
|
3
|
|
| 拉
|
44.1
|
4.41(450)
|
15.44(1575)
|
38
|
2.6
|
|||
| 100
|
36
|
壓
|
78.5
|
7.85(801)
|
27.49(2804)
|
21
|
4.7
|
|
| 拉
|
68.4
|
6.84(698)
|
23.93(2441)
|
24
|
4.1
|
|||
| 125
|
45
|
壓
|
122.7
|
12.27(1252)
|
42.95(4381)
|
14
|
7.4
|
|
| 拉
|
106.8
|
10.68(1089)
|
37.38(3813)
|
16
|
6.4
|
|||
| 160
|
56
|
壓
|
201
|
20.1(2050)
|
70.37(7178)
|
8.3
|
12.1
|
|
| 拉
|
176.4
|
17.64(1799)
|
61.75(6299)
|
9.4
|
10.6
|
|||
